3.3.1. 内核对设备树的支持
从源头上分析，uboot将一些参数，设备树文件传递给内核。内核将如何处理设备树文件呢
从内核的第一个执行文件head.S开始分析
R0 R1 R2三个寄存器的设置
uboot启动内核时会设置r0 r1 r2三个寄存器 r0 一般设置为0 r1 一般设置为machine id(在使用设备树时该参数没有被使用) r2 一般设置ATAGS或者dtb的开始地址
这里的machine id是让内核知道时那个CPU，从而调用对应的初始化函数。 以前没有设备树的时候需要传递这个参数，有设备树后这个参数就不再需要设置了
head.S的内容
内核head.S所作的工作如下： a) __lookup_processor_type 使用汇编指令读取CPU ID根据该id找到对应的proc_info_list结构体(里面包含这类CPU的初始化函数、信息) b) __vet_atags 判断是否有可用的dtb c) __create_page_tables 创建页表,即创建虚拟地址和物理地址的映射关系 d) __enable_mmu 使能MMC,以后就要使用虚拟地址了 e) 将uboot传入的R2参数，保存到__atags_pointer中 f) 调用C函数start_kernel
3.3.1.1. 对设备树中平台信息的处理(选择machine_desc)
内核是如何选择对应的machine_desc
一个编译为image的内核镜像文件，可以支持多个单板，这些板子的配置少有不同，需要做一些单独的初始化。 内核中针对这些单板,构造了一个machine_desc结构体，里面有.init和.nr。 设备树的根节点里，有如下两行
model="SMDK2440"; compatible="samsung,smdk2440","samsung,smdk2410","samsung,smdk24xx";
这里的compatible属性声明想要什么machine_desc，属性值可以是一些列字符串，依次与machine_desc匹配。 内核中有多个machine_desc，其中有个dt_compat成员，它指向一个字符串数组，里面表示该machine_desc支持哪些单板.
start_kernel的调用过程
head.s会把dtb的位置保存在变量__atags_pointer里，最后调用start_kernel。 start_kernel 的调用过程如下
start_kernel //init/main.c setup_arch(&command_line); //arch/arm/kernel/setup.c mdest = setup_machine_fdt(__atags_pointer);//arch/arm/kernel/setup.c early_init_dt_verify(phys_to_virt(dt_phys)) //判断是否有效的dtb,drivers/of/fdt.c initial_boot_params = params; mdesc = of_flat_dt_match_machine(mdesc_best,arch_get_next_mach);//找到最匹配的machine_desc。 /drivers/of/ftd.c while(data=get_next_compat(&compat)){ score = of_flat_dt_match(dt_root,compat); if(score > 0 && score < best_score) { best_data = data; best_score = score; } } machine_desc = mdesc;对设备树中运行时配置信息的处理
设备树只是其一个信息传递的作用，对这些信息配置的处理，也比较简单，即从设备树的dtb文件中，把这些设备鄂信息提取出来赋值给内核的某个变量即可。 函数调用过程如下
start_kernel //init/main.c setup_arch(&command_line); //arch/arm/kernel/setup.c mdesc = setup_machine_fdt(__atags_pointer); //arch/arm/kernel/devtree.c early_init_dt_scan_nodes(); //arch/arm/kernel/devtree.c //从chosen 节点中检索信息 of_scan_flat_dt(early_init_dt_scan_chosen,boot_command_line); // 初始化 {size, address}-cells info of_scan_flat_dt(early_init_dt_scan_root,NULL); //setup memory,calling early_init_dt_add_memory_arch of_scan_flat_dt(early_init_dt_scan_memory,NULL);
里面主要对三种类型的信息进行处理，分别是 /chosen 节点中bootargs属性，根节点的#address-cells和#size-cells属性，/memory的reg属性
/chosen 节点中bootargs属性就是内核启动的命令行参数，它里面包含可以指定根文件系统在哪里，第一个运行的应用程序时哪一个，指定内核的打印信息从那个设备中打印出来
/memory 中的reg属性指定了不同板子的内存大小和起始地址
根节点的#address-cells和#size-cells属性指定属性参数的位数，比如指定前面的memory中reg属性的地址时32位的还是64位的，大小是用一个32位表示还是用两个32位表示。
总结： * 将/chosen节点中的bootargs属性的值存入全局变量boot_command_line * 确定根结点的两个属性的值#address-cells, #size-cells 分别存入全局变量 dt_root_addr_cells dt_root_size_cells * 解析/memory中reg属性。提取出base size，最终调用memblock_add(base,size);
3.3.1.2. dtb转换为device_node
在dts文件里，每一个大括号{}代表一个节点，比如根结点里有个大括号,对应一个device_node结构体.memory也有一个大括号，也对应一个device_node结构体。 节点中有各种属性，还有子节点，所以存在父子关系或者兄弟关系。 include/linux/of.h 中有对device_node结构体的定义：
struct device_node{ const char *name; //节点中的name属性,如果没有该属性，则设为NULL const char *type; //节点中的device_type属性，如果没有该属性则设为NULL phandle phandle; const char *full_name; //节点的名字，node-name[@unit-address] struct fwnode_handle fwnode; struct property *properties; //节点属性 struct property *deadprops; //removed properties struct device_node *parent; //节点的父亲 struct device_node *child; //子节点 struct device_node *siblingl; //兄弟节点 #if defined(CONFIG_OF_KOBJ) struct kobject kobj; #endif unsigned long _flags; void *data; #if defined(CONFIG_SPACE) const char *path_component_name; unsigned int unique_id; struct of_irq_controller *irq_trans; #endif }
device_node结构体表示一个节点，property结构体表示节点的具体属性。
struct property{
char *name; //属性名字，指向dtb文件中字符串
int length; //属性值的长度
void *value; //属性值，指向dtb文件中value所在的位置，数据仍以big endian存储
struct property *next;
#if defined(CONFIG_OF_DYNAMIC) || defined(CONFIG_SPACE)
unsigned long _flags;
#endif
#if defined (CONFIG_OF_PROMTREE)
unsigned int unique_id;
#endif
#if defined(CONFIG_OF_KOBJ)
struct bin_attribute attr;
#endif
}

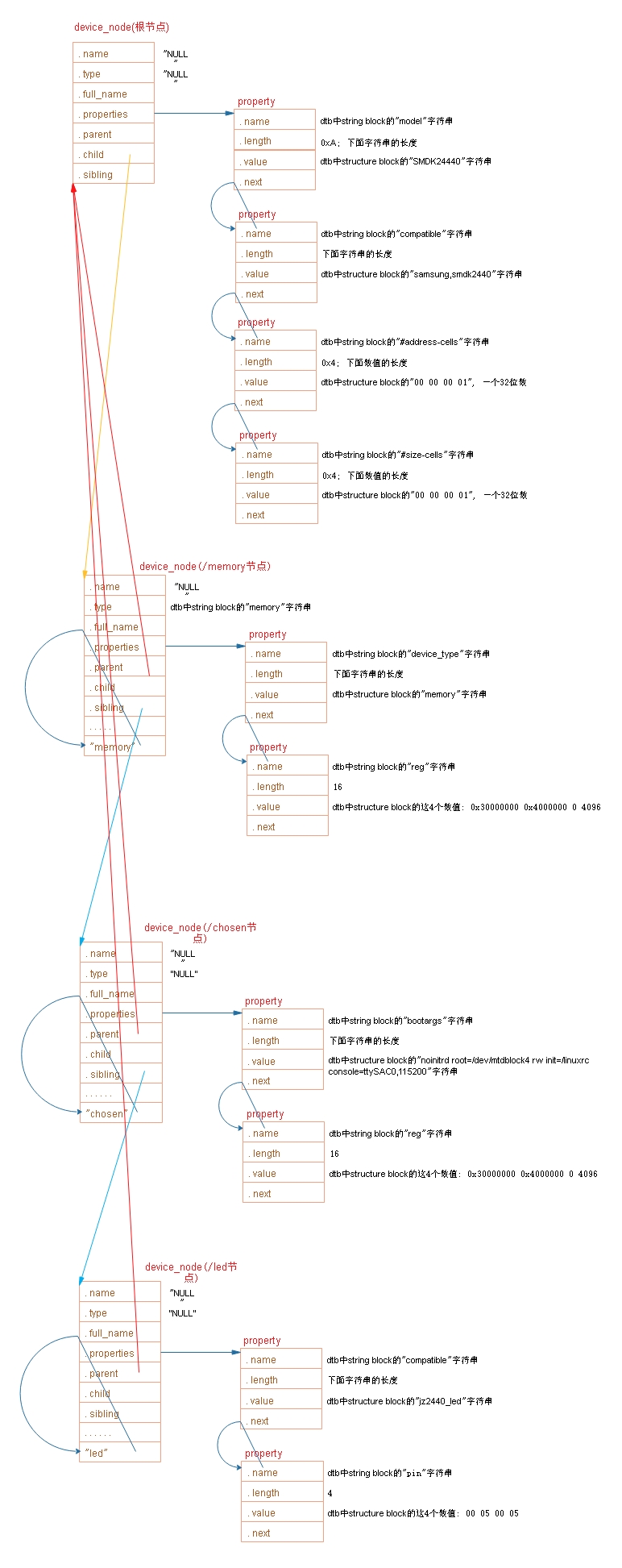

两个结构体与dts内容的对应关系如下图所示：
3.3.1.3. device_node 转换为platfom_device
哪些device_node可以转换platform_device
/{
model = "SMDK2440";
compatible = "samsung,smdk2440";
#address-cells = <1>;
#size-cells = <1>;
memory@0x30000000{
device_type = "memory";
reg = <0x30000000 0x4000000>;
};
chosen{
bootargs = "noinitrd root=/dev/mtdblock4 rw init=/linuxrc console=ttySAC0,115200";
};
//只有len设备才会转换成platform_device
led{
compatible = "jz2440_led";
reg = <S3C24C10_GPF(5) 1>;
};
};
内核函数of_platform_default_populate_init,遍历device_node树，生成platform_device。
并非所有的device_node都会转换成platform_device，只有以下的device_node会转换 a) 该节点必须含有compatible属性 b) 根节点的子节点 c) 含有特殊compatible属性的节点的子节点(子节点必须含有compatible属性)。
##这些特殊的compatible属性为： "simple-bus","simple-mfd","isa","arm,amba-bus"
根节点时例外的，生成platform_device时，即使有compatible属性也不会处理
如何在设备树中描述硬件
示例：
/{
mytest{
compatible = "mytest","sample-bus";
mytest@0{
compatible = "mytest_0";
};
};
i2c{
compatible = "samsung,i2c";
at24c02{
compatible = "at24c02";
};
};
spi{
compatible = "samsung,spi";
flash@0{
compatible = "winbond,w25q32dw";
spi-max-frequency = <25000000>;
reg = <0>;
};
};
};
以上示例中，/mytest会被转换为platform_device，因为他兼容”sample-bus”,它的子节点/mytest/mytest@0 也会被转换为platform_device
- /i2c节点一般表示i2c控制器，它会被转换为platform_device，在内核中有对应的platform_driver。
/i2c/at24c02节点不会被转换为platform_device,它被如何处理完全由父节点的platform_driver决定。一般是被创建为一个i2c_client
- /spi节点一般表示spi控制器，它会被转换为platform_device，在内核中有对应的platform_driver。
/spi/flash@0节点不会被转换为platform_device,它被如何处理完全由父节点的platform_driver决定。一般是被创建为一个spi_client
转换过程
入口函数 of_platform_default_populate_init,生成platform_device //drivers/of/platform.c
of_platform_default_populate_init
of_platform_default_populate(NULL,NULL,NULL);
of_platform_populate(NULL,of_default_bus_match_table,NULL,NULL)
for_each_child_of_node(root,child){
rc=of_platform_bus_create(child,matches,lookup,patent,true);
dev=of_device_alloc(np,bus_id,patent); //根据device_node节点的属性设置platform_device的resource
if(rc){
of_node_put(child);
break;
}
}
of_platform_bus_create(bus,matches,..)调用过程，处理bus节点生成platform_device，并决定是否处理他的子节点
dev = of_platform_device_create_pdata(bus,bus_id,platform_data,patent); //生成bus节点的platform_device结构体
if(!dev || !of_match_node(matches,bus)) //如果bus节点的compatible属性不吻合matches表就部处理它的子节点
return 0;
for_each_child_of_node(bus,child){ //遍历子节点
pr_debug("create child:%pOF\n",child);
rc = of_platform_bus_create(child,matches,lookuo,&dev->dev,strict); //处理它的子节点，of_platform_bus_create是一个递归调用
if(rc){
of_node_put(child);
break;
}
}
i2c节点一般表示i2c控制器，它会被转换为platform_device，在内核中有对应的platform_driver，platform_driver的probe函数中会调用i2c_add_numbered_adapter：
i2c_add_numbered_adapter //drivers/i2c/i2c-core-base.c
__i2c_add_numbered_adapter
i2c_register_adapter
of_i2c_register_devices(adap); //drivers/i2c/i2c-core-of.c
for_each_available_child_of_node(bus,node){
client = of_i2c_register_device(adap,node);
client = i2c_new_device(adap.&info); //设备树中的i2c子节点被转换为i2c_client
}
3.3.1.4. platform_device与platform_driver匹配
注册platform_driver的过程
platform_driver_register
__platform_driver_register
drv->driver.prober = platform_drv_prober;
driver_register
bus_add_driver
klist_add_tail(&priv->knode_bus,&bus->p->klist_drivers); //把platform_driver放入platform_bus_type的driver链表中
driver_attach
bus_for_each_dev(drv->bus,NULL,drv,__driver_attach); //对于platform_bus_type的每一个设备，调用_driver_attach
__driver_attach
ret=driver_match_device(drv,dev); //判断dev和drv是否匹配成功
return drv->bus->match ? drv->bus->match(dev,drv) : 1; //调用platform_bus_type.match
driver_probe_device(drv,dev);
really_probe
drv->probe //platform_drv_probe
platform_drv_probe
struct platform_driver *drv = to_platform_driver(_dev->driver);
drv->probe
注册platform_device的过程
pltform_device_register
platform_device_add
device_add
bus_add_device
klist_add_tail(&dev->p->knode_bus,&bus->p->klist_devices); //把platform_device放入platform_bus_type的device链表中
bus_probe_device(dev)
device_initial_prober
__device_attach
ret = bus_for_each_drv(dev->bus,NULL,&data,__device_attach_driver); //对于platform_bus_type下的每一个driver，调用__device_attach_driver
__device_attach_driver
ret=driver_match_device(drv,dev);
return drv->bus->match ? drv->bus->match(dev,drv) : 1; //调用platform_bus_type.match
driver_probe_device
匹配函数是platform_bus_type.match ，即platform_match，匹配过程按优先顺序罗列如下
比较platform_dev.driver_override和platform_driver.drv->name
比较platform_dev.dev.of_node的compatible属性和platform_driver.drv->of_match_table
比较platform_dev.name和platform_driver.id_table
比较platform_dev.name和platform_driver.drv->name
有一个匹配成功，即匹配成功
3.3.1.5. 内核中设备树操作函数
include/linux 目录下有很多of开头的头文件，dtb—->device_node—–>platform_device
处理dtb
of_fdt.h //dtb文件的相关操作函数，我们一般用不到，因为dtb文件在内核中已经转换为device_node树(它更易于使用)
处理device_node
of.h //提供设备树的一般处理函数，比如of_property_read_u32(读某个属性的u32值)，*of_get_child_count(获取某个device_node的子节点数)
of_address.h //地址相关的函数，，比如of_get_address(获取reg属性中的addr,size值)
of_match_device(从matches数组中取出与当前设备最匹配的一项)
of_dma.h //设备树中DMA相关属性的函数
of_gpio.h //GPIO相关的函数
of_graph.h //GPU相关驱动中用到的函数，从设备中获取GPU信息
of_iommu.h //很少用到
of_irq.h //中断相关的函数
of_mdio.h //MDIO(Ethernet PHY)api
of_net.h //
of_pci.h //PCI相关函数
of_pdt.h //很少用到
of_reserved_mem.h //reserved_mem相关函数
以中断作为例子，一个设备可以发出中断，必须包含中断号和中断触发方式. 官方设备树规格书里面的设备示例
soc{
#address-cells = <1>;
#size-cells = <1>;
serial{
compatible = "ns16550";
reg = <0x4600 0x100>;
clock-frequency = <0>;
interrupts = <0xA 0x8>;
interrupt-parent = <&ipic>;
};
};
里面包含中断值，通过int of_irq_parse_one(struct device_node *device,int index,struct of_phandle_args *out_irq);
解析某一对值，或者我们可以解析原始数据 int of_irq_parse_raw(const __be32 *addr,struct of_phandle_args *out_irq);
addr就指向了某一对值，把里面的中断号中断触发方式解析出来，保存在of_phandle_args结构体中
处理platform_device
of_platform.h //把device_node转换为platform_device时用到的函数
//根据device_node分配设置platform_device
struct platform_device *of_device_alloc(struct device_node *np,const char *bus_id,struct device *parent);
//根据device_node查找到platform_device
of_find_device_by_node
of_device.h //设备相关的函数，比如of_match_device
of文件分为三类
处理DTB
处理device_node
处理platform_device 设备相关信息
3.3.1.6. 根文件系统中查看设备树
查看原始dtb文件
hexdump -C /sys/firmware/fdt
以目录结构呈现的dtb文件，根节点对应base目录，每一个节点对应一个目录，每一个属性对应一个文件
比如查看#address-cells的16进制
hexdump -C "#address-cells"
查看compatible
cat compatible
/sys/devices/platform 系统中所有的platform_device，有来自设备树的，也有来自.c文件注册的
对于来自设备树的platform_device。可以进入/sys/devices/platform/<设备名>/of_node 查看它的设备树属性
/proc/device-tree 是链接文件，指向 /sys/firmware/devicetree/base
3.3.2. DTS与DTB
3.3.2.1. device tree结构
dts文件通过编译生成dtb格式文件
在描述divice tree结构之前，我们首先明确一个问题device tree是否需要描述系统中的所有硬件信息，答案是否定的。 基本上那些可以动态探测到的设备是不需要描述的，例如usb device，不过对于soc上的usb host controller，它是无法 动态识别的，需要在device tree中描述。同样的道理，在computer system中，PCI device可以被动态探测到不需要在device tree中描述，但是PCI bridge如果不能被探测，那么就需要描述它。
为了了解device tree结构，我们首先给出一个device tree的示例：
/o device-tree
|-name="device-tree"
|-model="myboardname"
|-compatible="myboadfamilyname"
|-#address-cells=<2>
|-#size-cells=<2>
|-linux-phandle=<0>
|
o cpus
||-name="cpus"
||-linux-phandle=<1>
||-#address-cless=<1>
||-#size-cells=<0>
|
o powerpc,970@0
||-name="powerpc,970"
||-device_type="cpu"
||-reg=<0>
||-clock-frequency=<0x5f5e1000>
||-64-bit
||-linux,,phandle=<2>
|
o memory@0
||-name="meory"
||-device_type="memory"
||-reg=<0x00000000 0x0000000 0x00000000 0x20000000>
||-linux,phandle=<3>
|
o chosen
|-name="chosen"
|-bootargs="root=/dev/sda2"
|-linux,phandle=<4>
device tree的基本单元是node，这些node被组织成树状结构，除了root node，每个node都只有一个parent， 一个device tree文件中只能有一个root node。每个node中包含若干的property/value来描述该node的一些 特性。每个node用节点名字(node name)标识，节点名字的格式node-name@unit-address。如果该node没有reg 属性，那么该节点名字中必须不能包括@和unit-address。unit-address的具体格式是和设备挂载在那个bus上 相关。例如对于cpu，其unit-address就是从0开始编址，以此加一。而具体的设备，如以太网控制器，其 unit-address就是寄存器地址。root node的node name是确定的，必须是”/”
在一个树状结构的device_tree中，如果引用一个node呢。要想唯一指定一个node必须使用full path，例如 /node-name-1/node-name-2/node-name-n 在上面的例子中可以通过/cpus/powerpc,970@0访问
属性(property)值标识了设备的特性，他的值(value)是多种多样的 1) 可能为空，也就是没有值的定义，例如上图的64-bit,这个属性没有赋值 2) 可能是一个u32 u64的数值，值的一提的是cell这个术语，在device tree表示32bit的信息单位。例如
- ::
#address-cells=<1>;
可能是一个数组，例如<0x00000000 0x00000000 0x00000000 0x20000000>
可能是一个字符串，例如device_type=”memory”，当然也可能是一个string list.例如powerpc,970
3.3.2.2. device tree source file语法介绍

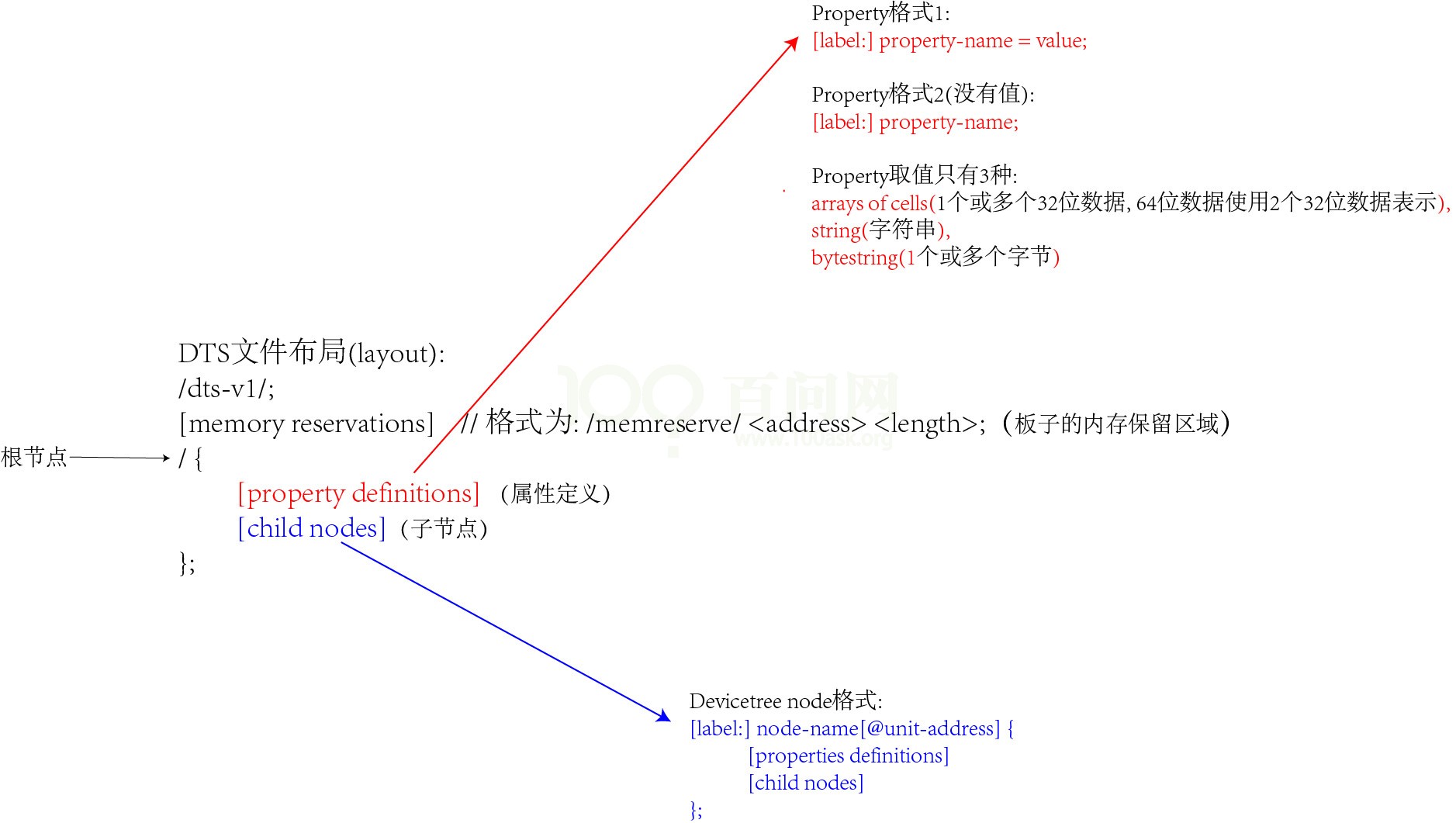

在linux_kernel中，扩展名为dts的文件就是描述硬件信心的device tree source file,在dts文件中，一个node被定义成
[label:]node-name[@unit-address]{
[properties definitions]
[child nodes]
}
“[]”表示option,因此可以定义一个只有node name的空节点。label方便在dts文件中引用。child node的格式和node是 完全一样的。因为，一个dts文件中就是若干个嵌套组成的node，property，以及child node，child node property
如果一个device node中包含了有寻址需求的child node，那么就必须定义这两个属性。(address-cells size-cells). “#”是number的意思。#address-size这个属性用来描述sub node中reg属性地址域特性的。也就是需要多少u32的cell来 描述该地址域，同理可推断#size-cells的含义
- chosen node主要用来描述由系统firmware指定的runtime parameter。如果存在chosen node这个节点，那么它的parent
node必须是根节点。command line可以通过bootargs这个property属性传递。initrd的开始地址也可以通过linux,initrd-start 这个property属性传递
"root=/dev/nfs nfsroot=1.1.1.1:/nfsboot ip=1.1.1.2:1.1.1.1:255.255.255.0::usbd0:off console=ttyS0,115200 mem=64M@0x30000000"
通过该command line可以控制内核从usbnet启动，当然，具体项目要相应的修改command line以便应对不同的需求。
device tree用于hw platform识别，runtime parameter传递以及硬件设备描述。chosen节点并没有描述任何硬件设备节点 信息，它只是传递了runtime parameter
aliases节点定义了一些别名，因为device tree是树状结构，当要引用一个node的时候要指明相对于root node的full path。 如果要多次引用就=每次都需要写复杂的字符串，多少有些麻烦。因此可以在aliases节点定义一些设备节点full path的缩写。
memory device node是所有设备树文件的必备机电，它定义了物理内存的layout。device_type属性定义了该node的设备类型 例如cpu、serial。对于memory node其device_type必须等于memory。reg属性定义了访问该device node的地址信息，该属性 值被解析成任意长度的数组(address size)，具体用多长的数据来描述address 和size，则根据parent node中的#address-cells和 #size-cells定义。对于device node。reg描述了memory-mapped io register的offset和length。对于memory node则定义了 该memory的起始地址和长度
例如我们的系统是64bit的，physical memory分成两段，定义如下
RAM:start address 0x0,lenth 0x80000000 (2GB)
RAM:start address 0x100000000 length 0x100000000 (4GB)
对于这样的系统，我们可以将root node的#address-cells和#size-cells这两个属性值设定为2,然后用以下方法描述物理内存
#address-cell=<2>;
#size-cells=<2>;
方法一：
memory@0{
device_type="memory";
reg=<0x00000000 0x00000000 0x00000000 0x80000000
0x00000001 0x00000000 0x00000001 0x00000000
>;
};
方法二：
memory@0{
device_type="memory";
reg=<0x00000000 0x00000000 0x00000000 0x80000000>;
};
memory@100000000{
devuce_type="memory";
reg=<0x00000001 0x00000000 0x00000001 0x00000000>;
};
以下是s3c24xx.dtsi的一个示例
#include "skeleton.dtsi"
/{
compatible = "samsung,s3c24xx";--------------A
interrupt-patent = <&intc>;------------------B
aliases{
pinctrl = &pinctrl_0;--------------------C
};
intc:interrupt-controller@4a000000{----------D
compatible = "samsung,s3c2410-irq";
reg = <0x4a000000 0x100>;
interrupt-controller;
#interrupt-cells = <4>;
};
serial@50000000{-----------------------------E
compatible = "samsung,s3c2410-uart";
reg = <0x50000000 0x4000>;
interrupts = <1 0 4 28>,<1 1 4 28>;
status = "disabled";
};
pinctrl_0:pinctrl@56000000{------------------F
compatible = "samsung,s3c2410-wakeup-eint";
interrrupts = <0 0 0 3>,
<0 0 1 3>,
<0 0 2 3>,
<0 0 3 3>;
};
};
A) 在描述compatible属性之前要县描述model属性，model属性指定了该设备属于哪一个设备生产商的哪一个model。 一般而言，我们会给model赋值”manufacturer,model”,例如model=”samsung,s3c24xx”.现在回到compatible属性的描述， 该属性的值是一个string list，定义了一系列的modle，这些字符串被kernel哟你过来选择哪一个driver来驱动该设备。 对于root node，compatible属性用来匹配machine type的，对于普通的device node则是用来匹配driver的。
B) 具体各个hw block的interrupt source是如何物理的连接到interrupt controller的呢，在dts文件中是用interrupt- parent这个属性来标识的。如果interrupe-parent的属性值为root node，那么root node会产生中断到interrupt controller么 答案是否定的。
intc是一个lable，标识了一个device node(以上示例中是标识了interrupt-controller@4a000000这个device node)。实际上 interrupt-parent属性值应该是一个u32的整数(这个整数值在device tree的范围内唯一标识了一个的device node,也就是phandle)。 定义了一个lable后，后续可以使用&来引用这个lable,dtc会将lable转换成u32的整数放入dtb中。

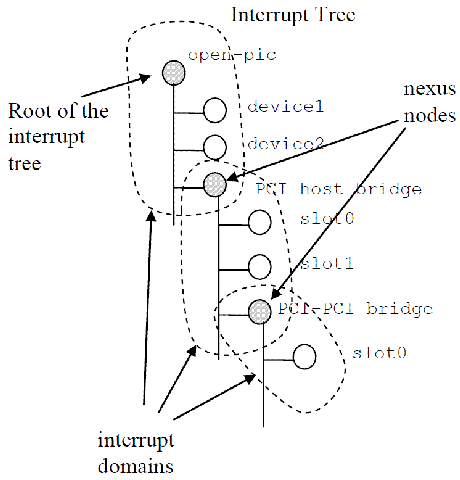

在device tree中有一个概念叫interrupt tree，也就是说interrupt也是一个树状结构
系统中有一个interrupt tree的根节点，device1、device2以及PCI host brigde的interrupt line都是连接到root interrupt controller的。PCI host bridge设备中有一些下游的设备，也会产生中断，但是他们的中断都是连接到PCI host bridge上的 interrupt controller(术语叫做interrupt nexus)，然后报告到root interrupt controller。
pinctrl0也是一个缩写，/pinctrl@56000000的别名
intc是描述interrupt controller的device node。interrupt-controller属性为空，只是用来标识该node是一个interrupt controller 而不是interrupt nexuss
对于根节点必须有个cpus的child node来描述系统中cpu信息。
3.3.2.3. device tree binary格式
经过device tree compiler的编译，device tree source file变成了device tree blob格式
DTB header (struct boot_param_header) |
alignment gap |
memory reserve map |
alignment gap |
device-tree structure |
alignment gap |
device-tree strings |
dtb header
header fild nam |
description |
magic |
用来识别DTB的，kernel以此确定是dtb还是tag list |
totalsize |
DTB的它total size |
off_dt_struct |
device tree structure block的offset |
off_dt_strings |
device tree strings block的offset |
off_mem_rsvmap |
offset to memory reserve map |
version |
该dtb版本 |
last_comp_ver |
兼容版本信息 |
boot_cpuid_phys |
我们在哪个cpu上booting |
dt_strings_size |
dts block的size，和off_dt_strings确定了strings在内存的位置 |
dt_struct_size |
dts block的size，和off_dt_struct确定了struct在内存中位置 |
memory reserve map的格式描述
这个区域包括若干的reserve memory描述符，每个reserve memory描述符是有address和size组成，其中address和size都是用u64来描述。
device tree structure block的格式描述
device tree structure block区域是有若干的分片组成，每个分片开始位置都是保存了token，以此来描述该 分片的属性和内容，共计有5种token
FDT_BEGIN_NODE(0x00000001),该token描述了一个node的开始位置，紧挨着该token的就是node name(包括unit address)
FDT_END_NODE(0x000000002),该token描述了一个node的结束位置
FDT_PROP(0x00000003),该token描述了一个property开始的位置，该token之后是两个u32的数据，分别是length和name offset。 length表示该property value datade size. name offset表示该属性字符串在device tree strings block的偏移。length和name offset 之后就是长度位length的具体属性值数据
FDT_NOP(0x00000004)
FDT_END(0x00000009),该token标识了一个dtb的结束位置
一个dtb的可能结构如下
若干个FDT_NOP(可选)
- FDT_BEGIN_NODE
node name padding
若干属性定义
若干子节点定义(FDT_BEGIN_NODE和FDT_END_NODE包围)
若干个FDT_NOP
FDT_END_NODE
FDT_END
device tree string block的格式描述
device tree strings bloc定义了各个node中使用的属性的字符串表，由于很多属性会出现在多个node中，因此，所有的属性字符串组成了一个 string block。这样可以压缩dtb的size
