2.8. 多核异构平台系统启动分析

以下内容根据瑞萨V3H架构进行分析

参考文档

res/RENESAS_RCV3H_ICUMXA_Loader_Users_Manual_E_v2.0.3.pdf

2.8.1. IPL启动系统流程

Initial Program Loader简称为IPL

../_images/ipl_loader.png

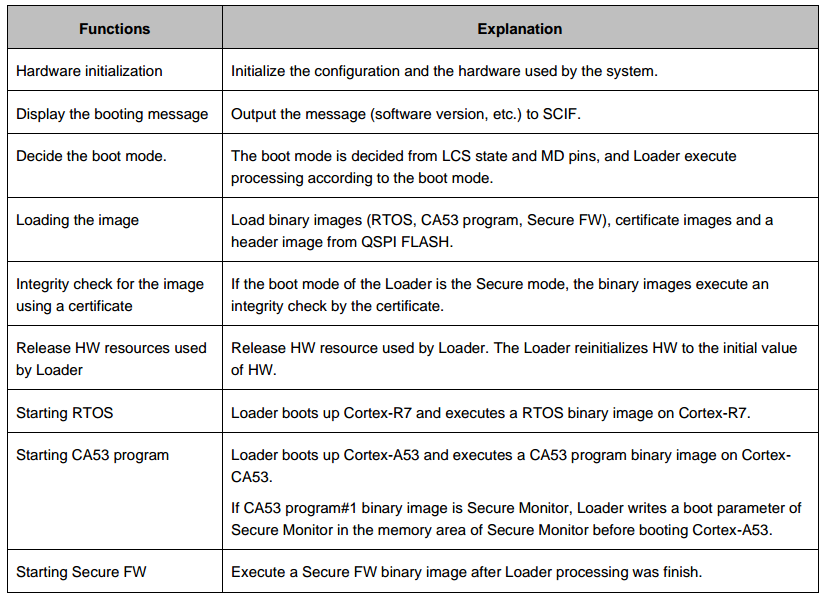

IPL主要完成以下功能

../_images/ipl_func.png

2.8.1.1. load image

IPL流程中主要的一项工作就是将A53以及R7对应的image搬运到SRAM或者DRAM中,然后将其启动.

../_images/load_image.png

2.8.1.2. 完整性检查

如果IPL启动模式设置为security mode则在启动R7或者A53的过程中会利用证书文件对image的完整性进行检查.

../_images/img_check.png

2.8.1.3. IPL flow

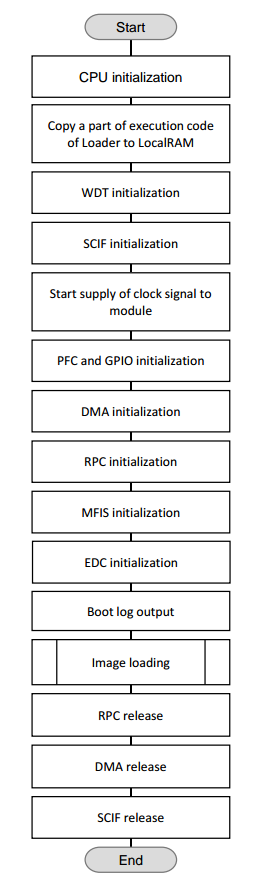

flow of loader process

../_images/ipl_flow.png

flow of load image

../_images/img_load_flow.png

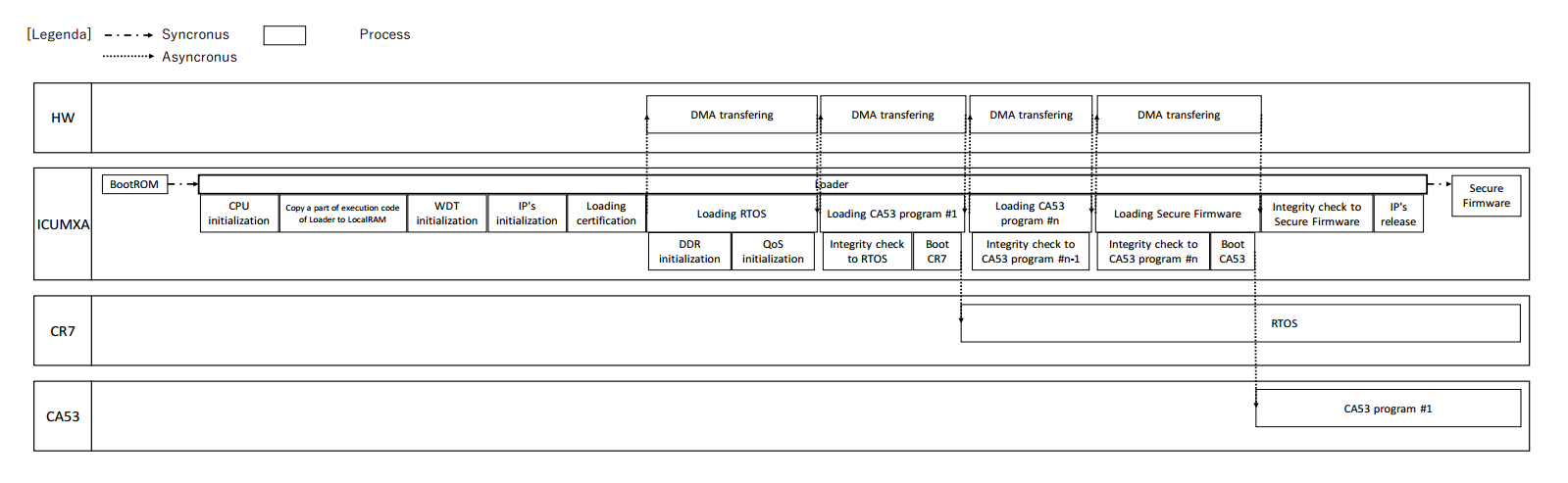

Sequence of Loader

../_images/sequence_loader.png

2.8.2. memory layout

../_images/memory_layout.png

release image and memory address

../_images/release_img.png
